Что такое шкаф распределительный силовой (ШРС)
Внутренние потребительские электрические сети не могут напрямую запитываться от магистральных линий электропередач. Это неудобно и небезопасно. Необходимо узловое устройство, через которое внутренняя сеть будет подсоединена к магистрали, и которое обеспечит дальнейшее адресное разведение электрической энергии по конечным потребителям. Именно такую функцию выполняет шкаф распределительный силовой (ШРС).
Базовые технические характеристики ШРС
Шкаф распределительный силовой способен работать в электрических сетях переменного 3-фазного тока с номинальным напряжением до 380 В, номинальными токами до 400 А и частотой 50 Гц.
Для защиты отводящих линий от перегрузок устанавливаются плавкие предохранители типа ПН2 (НПН2-60 для номинального тока до 63 А, ПН2-100 – до 100 А, ПН2-250 – до 250 А и ПН2-400 – до 400 А). Шкаф способен выдерживать ударные перегрузки по току не выше 10 кА при номинальном токе до 250 А и не выше 25 кА при номинальном токе 400 А.
Допускается работа ШРС на объектах, расположенных на высоте до двух километров над уровнем моря. Предельный диапазон температур окружающего воздуха не должен превышать –45°С…+40°С, а относительная влажность – 80% (при температуре +15°С). Не разрешается эксплуатация шкафов типа ШРС на взрывоопасных объектах, а также в местах с содержанием токопроводящей пыли, агрессивных газов и паров, концентрация которых способна разрушать металл и изоляционные материалы.
Рабочим положением шкафа является установка его в вертикальной плоскости с максимальным отклонением от перпендикуляра не более 5° в любом направлении.
Расшифровка аббревиатур условного обозначения ШРС
Рассмотрим ее на примере популярной модельной серии распределительного силового шкафа ШРС-1. Условное обозначение «ШРС-1-56 УЗ» означает:
ШРС – шкаф распределительный силовой;
5 – класс защищенности IP54 от внешних негативных воздействий;
6 – номер схемы электрической принципиальной;
УЗ – класс климатического исполнения.
Помимо класса защищенности IP54 возможен вариант IP21 (цифра 2) и IP31 (цифра 3). Шкафы выпускаются 9 вариантах электротехнических схем (цифры от 0 до 8). Различия между ними заключаются в номинальном токе, количестве групп предохранителей на отходящих линиях, а также габаритах корпуса. В частности, модель «ШРС-1-56 УЗ» с 6 схемой имеет номинальный ток 400 А, пять групп предохранителей и размеры 500х1600х350 мм. Климатическое исполнение УЗ регламентируется ГОСТами 15150 и 15543.1.

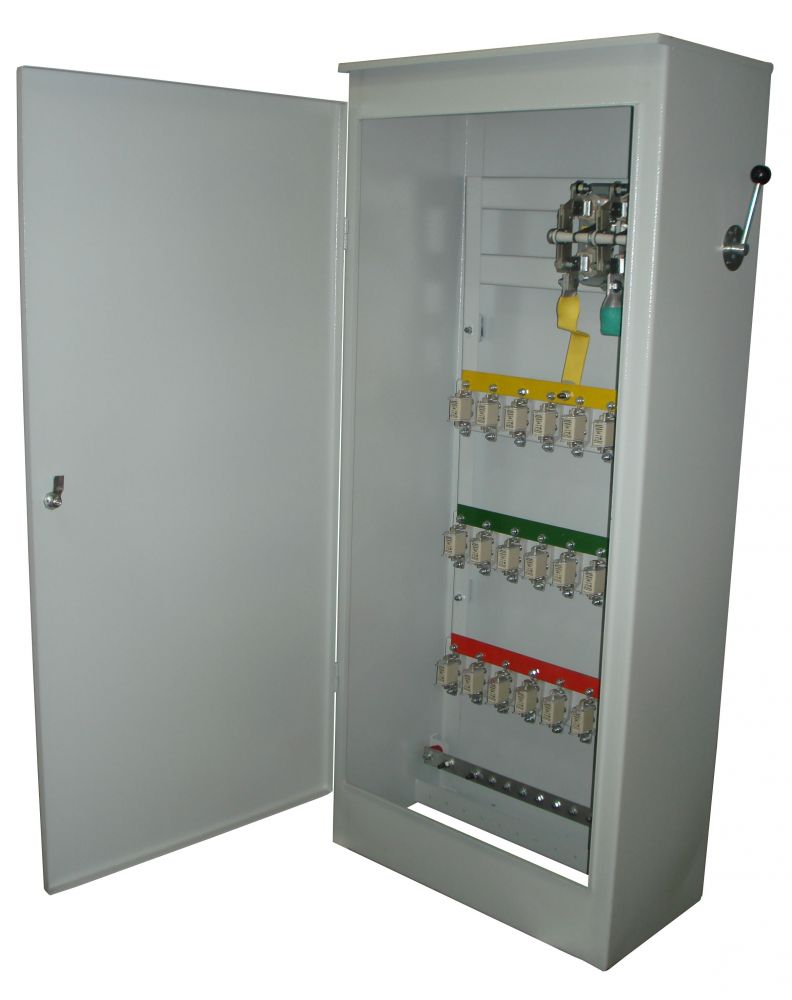

Конструктивные особенности шкафов распределительных силовых ШРС
Корпус шкафов типа ШРС изготавливается в напольном варианте и имеет цельносварную металлическую конструкцию, изготовленную на базе листовой стали толщиной 1,2 мм. Это обеспечивает изделию высокий запас механической прочности. В базовой комплектации шкаф распределительный силовой ШРС оснащается двумя вертикальными уголками и монтажными панелями. На двери шкафа установлен цилиндрический замок, а все его поверхности обработаны порошковым красочным покрытием RAL7035, что гарантирует защиту корпуса от коррозии и мелких наружных повреждений.
Шкафы ШРС от компании «Олтек»
Распределительные силовые шкафы нашего производства отличаются безупречным качеством изготовления и доступной ценой. К основным преимуществам распределительных шкафов «Олтек» относится:
Источник
Что такое распределительный шкаф?
Распределительный шкаф представляет собой разновидность электрощитового оборудования, которая предназначена для приёма и распределения электроэнергии в сетях с напряжением до 600В. Он защищает подключенных потребителей от перегрузок сети и коротких замыканий и внезапных отключений питания.
Распределительные щиты используют для координации пожарных и насосных систем, они обеспечивают исправное функционирование отопительных и вентиляционных блоков. Их устанавливают в производственных цехах, торговых моллах, бизнес центрах, жилых многоквартирных домах. Они являются одним из важных элементов электрической сети и позволяют снять часть нагрузок с щита ГРЩ (главного распределительного щита). Как правило, их размещают в паре с другим электрощитовым оборудованием.
Сборка распределительных щитов производится по стандартным схемам и индивидуальным чертежам. Важное значение для их функционала имеют особенности помещения и возложенные задачи. Под них осуществляется выбор комплектующих. Среди обязательных компонентов в шкафу обязательно присутствуют приёмные и распределительные устройства, автоматические выключатели. Иногда защитные модули меняют на плавкие вставки. Они также обладают высокой эффективностью, но требуют замены после аварийной ситуации. Комплектацию щита обязательно дополняют блочными и модульными аппаратами, счётчиками электроэнергии или измерительными приборами.
Смотрите также новости по этой теме:
Распределительный шкаф (ШР)
Шкаф распределительный предназначен для приема, распределения электроэнергии и защиты электроустанов.
Распределительные силовые шкафы предназначены для изготовления устройств приема и распределения элек.
Источник
Распределительный силовой шкаф: зачем он нам нужен?
Рынок электротехнического оборудования в настоящее время довольно обширен, кроме отечественных производителей на российском рынке представлены и иностранные компании. И для того, чтобы выбрать нужное оборудование нужно приложить немало усилий. Каким бы сложным и наукоемким не были современные ячейки, ни одна бытовая или промышленная система энергоснабжения не может обойтись без электрических шкафов.
Шкаф распределительный представляет собой металлический или пластиковый короб, скрывающий от посторонних глаз коммутационную аппаратуру, счетчики и другие элементы сети. Подвод и отвод кабелей осуществляется через предусмотренные отверстия, в которые монтируются сальники. Устанавливаться он может как в улице, так и помещении. В первом случае, используются климатические шкафы, которые обеспечивают нормальный температурный режим для бесперебойной работы оборудования.
В зависимости от назначения шкафов, они имеют конструктивные различия. Силовые распределительные шкафы выполняют следующие функции: обеспечивают защиту объектов от короткого замыкания в сети; защищают сеть от перегрузок; используются для нечастых оперативных коммутаций электрических цепей; защищают людей или животных от несчастных случаев и поражений электрическим током; предупреждают возгорание и пожары.
В выборе подходящей модели нужно руководствоваться конкретными условиями работы, масштабом подчиненной системы и типом поверхности для размещения. Прежде всего, необходимо учитывать электротехнические характеристики устройства — к ним можно отнести номинальное напряжение или ток, риски коротких замыканий. Токи нагрузки рассчитываются для каждого участка, а затем суммируются. При необходимости устанавливаются дополнительные элементы: автоматические выключатели, пускатели или реле перенапряжения.
Не менее важен тип корпуса — учитывается материал, из которого он изготавливается, а также габариты короба. По типу установки шкафы бывают навесными, напольными, а также могут монтироваться в углубление или нишу в стене.
Кроме того, на особенности конструкции шкафа большое влияние имеет климатический фактор – именно он влияет на особенности конструкции, необходимой для нормального функционирования оборудования и подобающей защиты техники. Степень защиты корпуса определяется государственными стандартами и определен в соответствии с некоторыми требованиями. Модели различных степеней защищенности отвечают разным условиям эксплуатации.
Челябинский завод электрооборудования может предложить своим покупателям шкафы ШРС-1 и ШР-11. Эти устройства эксплуатируются в помещениях и на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
Источник
Щиты распределительные ЩР, ШР, ШРС
Предназначены для приема и перераспределения электрической энергии между потребителями. Шкафы рассчитаны на токи номинальные до 400А и напряжение номинальное до 380В трехфазного переменного тока частотой 50Гц , защитой отходящих линий предохранителями ПНП2-60(до 63А),ПН2-100(до 100А), ПН2-250(до 250А), ПН2-400(до 400А).ввод и вывод кабелей предусмотрены снизу и сверху шкафа.
Технические характеристики ЩР, ШР, ШРС:
Выдерживаемый ударный ток:
- при токе ном.шкафа 250А-не менее 10кА;
- при токе ном.шкафа 400А-не менее 25кА.
Областью применения шкафов ШР и ШРС являются силовые и осветительные установки производственных ,жилых, административных, общественных сооружений и других объектах.
Распределительные щиты предназначаются для защиты электроустановок переменного тока с напряжением до 600В и частотой 50Гц при перегрузках и коротких замыканиях. С его помощью у вас и в дальнейшем также появится возможность обеспечить оперативное включение или отключение электрических потребителей. Щиты распределительные могут активно применяться для промышленных предприятий.
Основные задачи щитов ЩР:
- прием и распределение энергии напряжением 380/220 В и частотой 50Гц;
- предотвращение возгорания изоляции проводов из за нагрева линий под действием токов утечки на землю;
- защита людей от поражения электрическим током при случайном косании открытых токоведущих частей;
- защита от перегрузок и токов КЗ.
Состав:
Конструктивные особенности заключаются в том, что щиты могут производиться в напольном или навесном варианте. Выбор определенного варианта будет зависеть от особенностей помещения, в котором в дальнейшем будет происходить установка. Изготовление щитов на сегодняшний день происходит в металлическом или пластиковом варианте. В комплектацию электрического щита также может входить:
- Автоматические выключатели.
- Контакторы.
- Выключатели нагрузки.
- Дифференциальные автоматы.
- УЗО
ЩР 1 УХЛ4
Элементы на схеме:
| Обозначение | Наименование |
|---|---|
| QF1 | Авт. выключатель (3х ф) до 63 А |
| QF2-QF7 | Авт. выключатель (1 ф) до 25 А |
| A1, A2 | УЗО (1 ф) до 40 А |
Для того чтоб купить ШР, ЩР, ШРС необходимо указать:
- Тип установки
- Материал шкафа и IP
- Данные о всей технической нагрузке потребителей
- На комплектующих какой фирмы произвести сборку
Производство ШР,ЩР,ШРС:
Фирма ООО СТРОЙЭНЕРГО производит распределительные щиты : изготовление щитов, шкафов по индивидуальному заказу, индивидуальная сборка щита, индивидуальный щит электрический, щит под заказ. На нащем производстве мы можем индивидуально собрать абсолютно любой распределительный щит. Срок производства щита ШРС займет от 1 до 3-х дней. Так как наше производстве работает 24ч , сборка оборудования займет на 50% времени меньше чем в среднем на рынке электрощитового оборудования.
Цена распределительных щитов ШР,ЩР,ЩРС.
Ниже хочу привести вам пример расчета и цены распределительных щитов. Данная сборка сделана на среднем ценовом сегменте оборудования нашем отечественном КЭАЗ (Курский электроаппаратный завод).
