Modicon M241 ПЛК

Modicon M241 предназначен для оборудования и высокопроизводительных компактных машин со встроенными функциями контроля скорости\положения. Встроенный порт Ethernet с функциями FTP и web-сервера позволяет легко интегрировать ПЛК М241 в архитектуры систем управления для удаленного мониторинга и техобслуживания машин благодаря использованию программных приложений для смартфонов, планшетных компьютеров и ПК.

Логический контроллер Modicon M241 обладает лучшей в классе связью с 5 встроенными портами. Порты Ethernet позволяют получить неограниченный доступ к вашей машине в любом месте и в любое время, упрощая эксплуатацию, с помощью мобильных устройств.

Мощная производительность в 22нс/инструкцию: 2х-ядерный процессор 333МГц, 64Мб RAM, 128Mb Flash, программа до 128 000 инструкций. Максимальная конфигурация: до 488 дискретных входов\выходов либо до 114 аналоговых каналов.

Концепция построения системы управления

Система управления на базе ПЛК M241 обеспечивает решение все-в-одной конфигурации и имеет масштабируемую архитектуру.

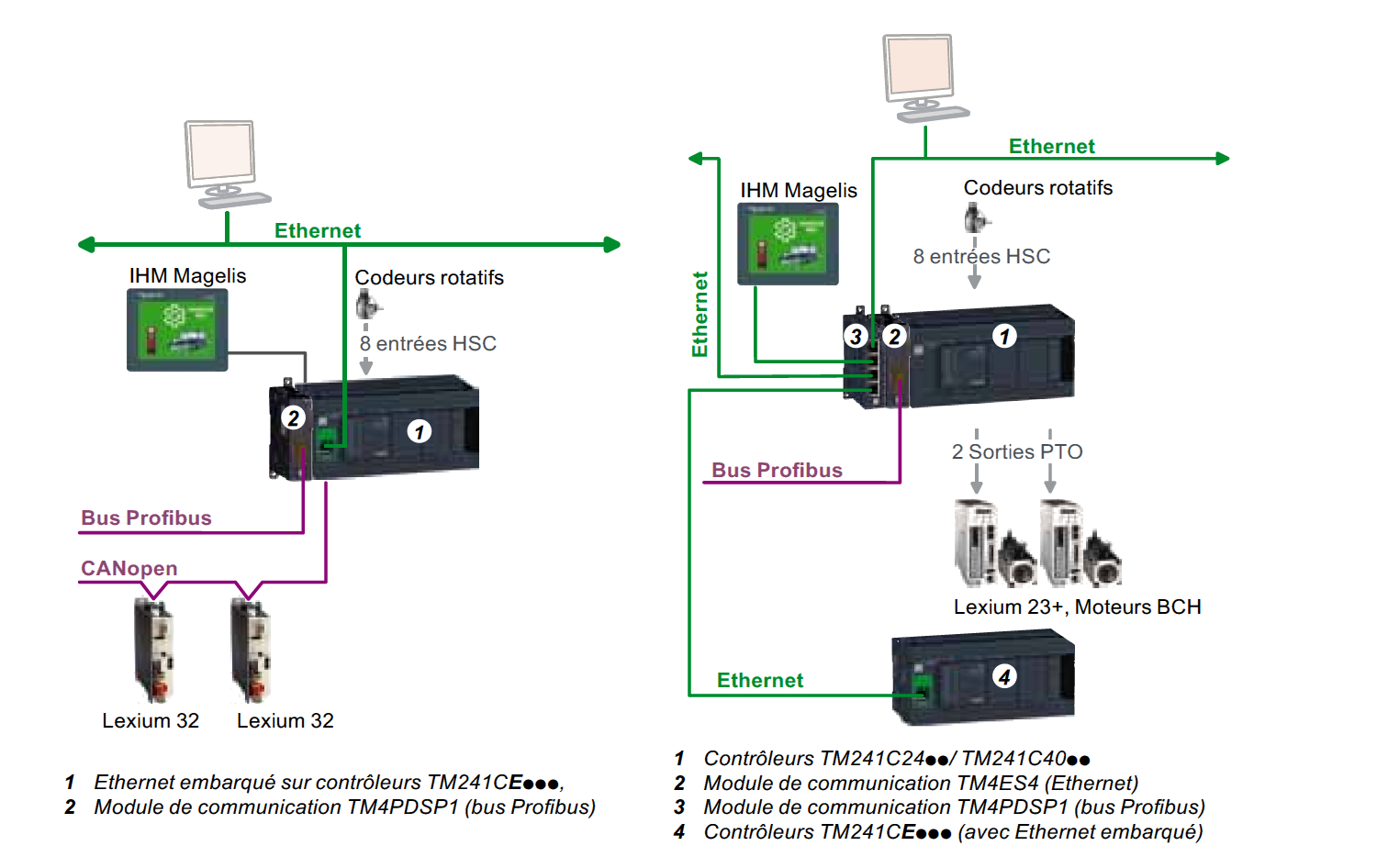

Ниже представлен концепт расширенной конфигурации из базового ПЛК М241, модулей локальных (1) на внутренней шине и модулей на удаленной шине (2):
(1) ПЛК M241 локальными модулями входов\выходов (справа до 7 шт) и модулем расширения Ethernet (слева до 3 шт).
(2) Модули расширения на удаленной шине (до 7 шт)

Потребности применения определяют архитектуру конфигурации M241. На следующем рисунке показаны компоненты локальной конфигурации:

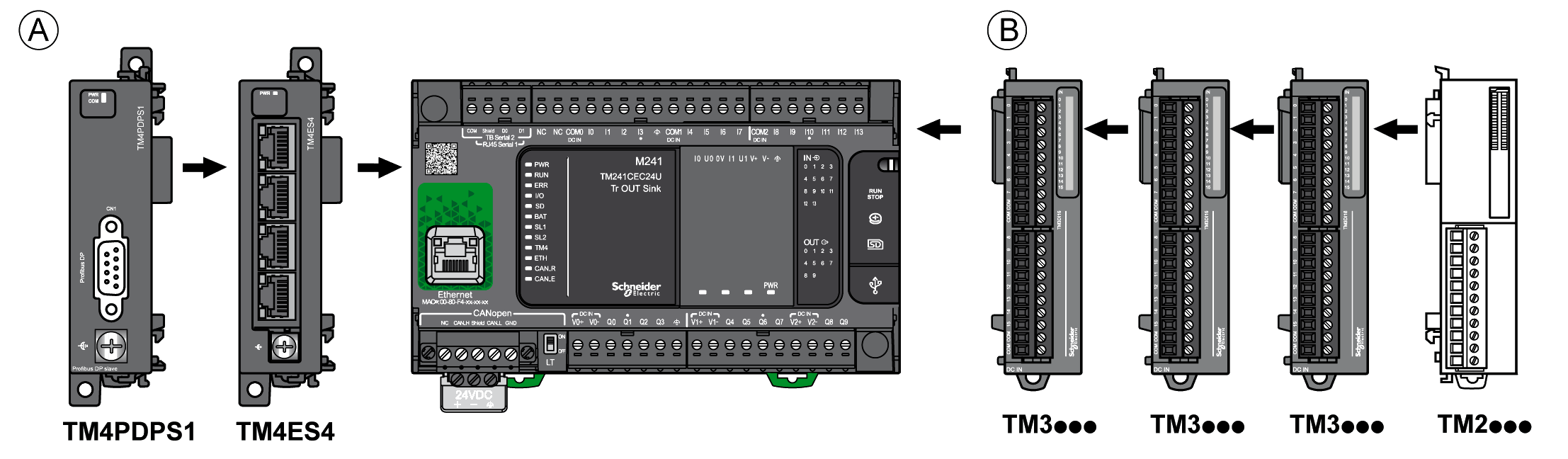

(A) Модули расширения коммуникации TM4 (ProfiBus, Ethernet..) -установка на шине слева до 3 штук
(B) Модули расширения входов\выходов TM3 -установка на шине справа до 7 штук

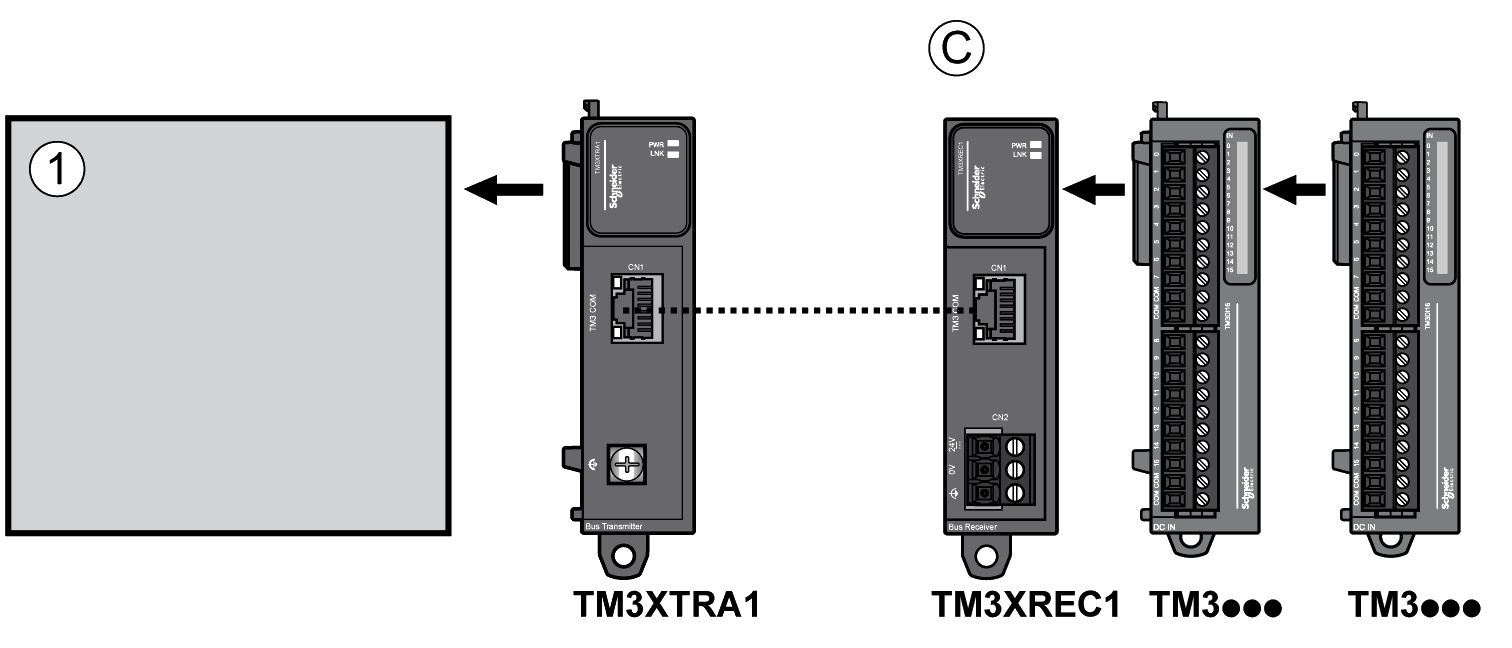

При необходимо установки более 7-ми модулей расширения возможно использовать модули расширения шины для удаленной (до 5 метров) установки еще 7 модулей расширения. На следующем рисунке показаны компоненты удаленная конфигурация :

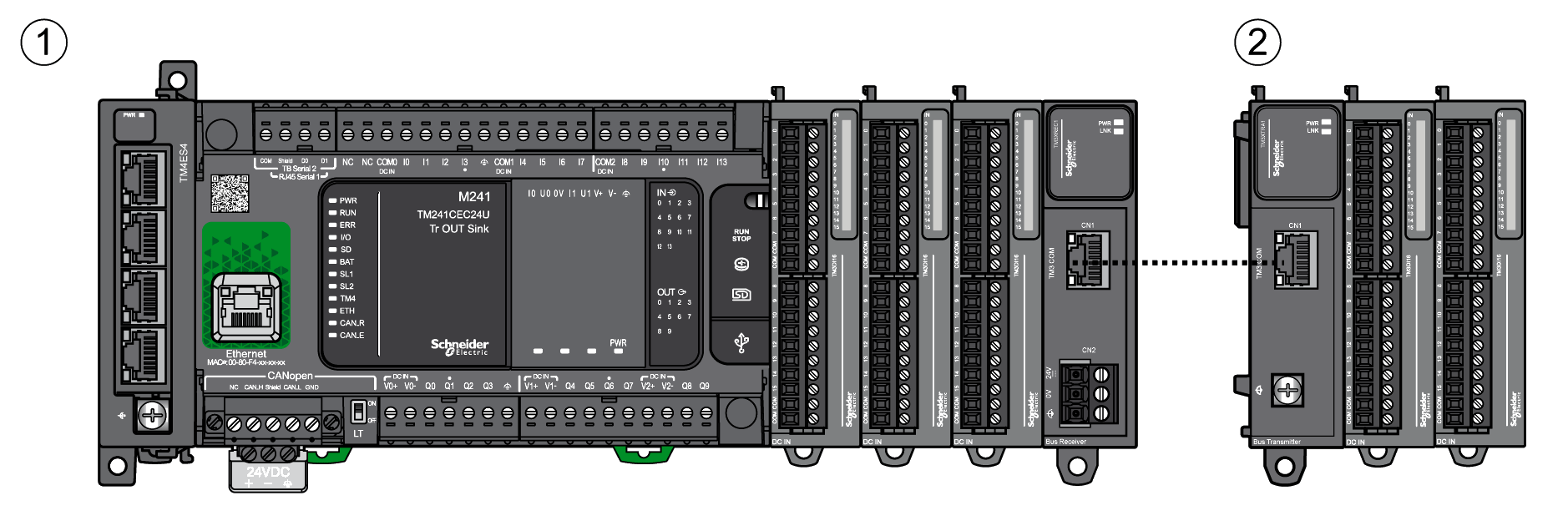

(1) Контроллер M241 и локальные модули.
(2) Модули расширения на удаленной шине (максимум 7).

14 DI из них 8 скоростных

10 DO (4 быстрых PNP транзистор., 6 реле)

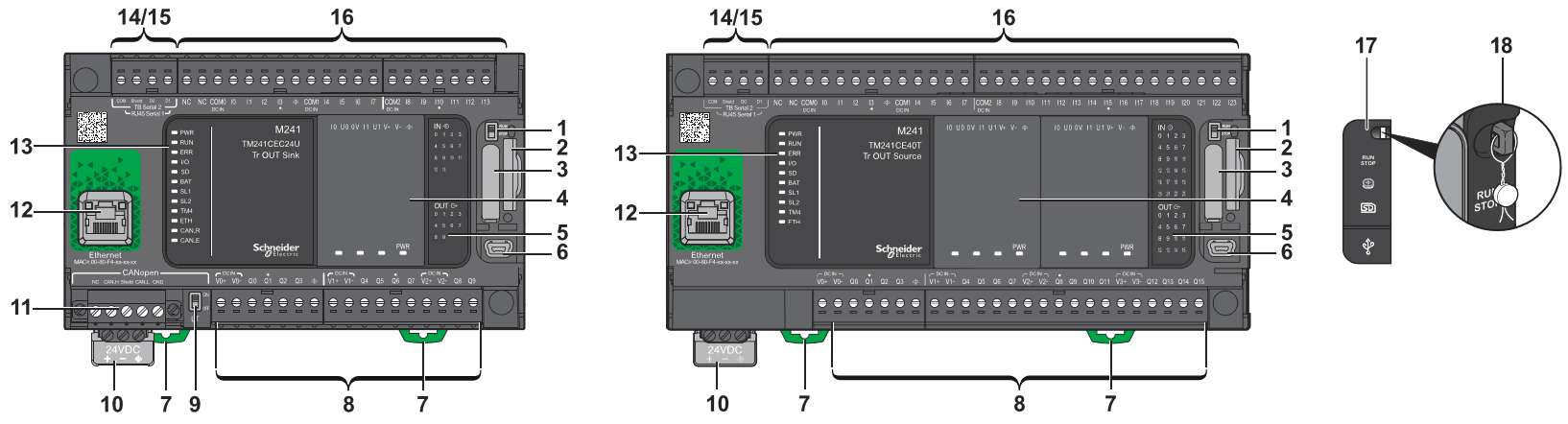

1 – Переключатель Run/Stop.
2 – гнездо карты памяти SD.
3 – отсек аккумулятора.
4 – Расположение патрона 1 (модель 40 E/S, слот для картриджа 2).
5 – Индикаторы состояния ввода/вывода.
6 – Порт программирования USB mini-B.
7 – Система блокировки с фиксатором для рейке 35 мм (DIN-рейку).
8 – блок розеток.
9 – Переключатель терминатор линии CANopen.
10 – блок Питания 24 V DC.
11 – Порт CANopen.
12 – Порт Ethernet.
13 – Индикаторы состояния.
14 – Порта серии 1.
15 – клеммная Колодка, порт 2 серии.
16 – Колодка входов.
17 – Кожух.
18 – Крюк с защелкой.

Версия: 1.1 от 07/02/2018
Язык: Русский, Размер: 7.2 mb

Версия: 7.0 от 03/2020
Язык: Английский, Размер: 12.5 mb

Версия: 07 от 23/05/2018
Язык: Английский, Размер: 7.9 mb

Версия: 07 от 23/05/2018
Язык: Английский, Размер: 8.2 mb

Утилита подбора комплекта ПЛК и модулей расширения под требуемую конфигурацию входов\выходов и интерфейсов

Источник

Шкаф управления ПЛК

Шкафы управления с ПЛК применяются в системах автоматизации, в которых необходимо обеспечить гибкие алгоритмы управления и настраиваемые параметры работы промышленной автоматики.

Для выполнения заданных функций шкафа ПЛК требуется предварительная разработка алгоритмов управления, а также разработка и отладка программного обеспечения.

Сферы применения шкафов управления ПЛК

Шкафы управления PLC применяются в следующих отраслях:

пищевая промышленность;
нефтегазовая промышленность;
черная и цветная металлургия;
машиностроение;
деревообрабатывающая и целлюлозно-бумажная промышленность.

Функциональные возможности

контроль дискретного состояния объектов (датчики, реле и т.д.);
управление дискретной аппаратурой;
контроль и управление аналоговой аппаратурой;
измерение давления, температуры, расхода жидкости и газа;
контроль уровня жидкости в резервуарах и скважинах;
диагностика неисправностей элементов автоматизированной системы;
возможность перехода на ручное управление;
поочередное включение и выключение оборудования;
автоматическое поддержание требуемого давления в системе;
контроль работы основного узла системы с возможностью переключения на резервный узел;
функция плавного пуска;
фиксация скачков технологических параметров;
функция «спящего режима» (отключение оборудования при определенных условиях);
защита оборудования от КЗ, перегрузок и некорректного режима работы;
выявление и индикация аварийных ситуаций;
контроль наличия фаз;
функция амперметра для индикации подключенной нагрузки;
возможность удаленного диспетчерского управления с помощью пульта или АРМ;
интеграция со смежными системами АСУ.

Типы шкафов управления PLC производства ООО СКОМА

Шкафы управления (ШУ) на базе ПЛК отечественного производства:

ШУ ПЛК ОВЕН
ШУ ПЛК ПР200
ШУ ПЛК REGUL
ШУ ПЛК OWEN

Шкафы управления (ШУ) на базе ПЛК мирового бренда SIEMENS:

ШУ PLC S7-200
ШУ PLC S7-300
ШУ PLC S7-400
ШУ PLC S7 LOGO
ШУ PLC S7-1200
ШУ PLC S7-1500

Резервированные системы на базе PLC SIEMENS:

ШУ PLC S7-1500H
ШУ PLC S7-400H

Системы с распределенной периферией на базе PLC SIEMENS:

ШУ PLC ET 200SP
ШУ PLC ET 200MP

Шкафы управления (ШУ) на базе ПЛК мирового бренда Schneider Electric:

Шкафы управления PLC для коммерческих машин:

Шкафы управления PLC для небольших систем АСУ ТП:

ШУ Реле Zelio Logic
ШУ PLC Modicon M221

Шкафы управления ПЛК для систем АСУ ТП среднего размера:

ШУ PLC Modicon M241
ШУ PLC Modicon M251
ШУ PLC Modicon M262

Шкафы управления ПЛК для крупных систем автоматизации:

Шкаф управления PLC Modicon M340
Шкаф управления PLC Modicon M580

Системы с распределенной периферией:

Шкаф управления ПЛК Modicon X80

Шкаф управления ПЛК для систем ПАЗ:

Шкаф управления PLC Preventa XPS MF
Шкаф управления PLC Preventa XPS MC, XPS MP
Шкаф управления PLC Контроллер Modicon M580 ePAC.

Технические характеристики шкафа управления с ПЛК

Потребляемая мощность в режиме ожидания

Определяется конфигурацией системы

Определяются конфигурацией системы

Степень защиты изделия

Определяются на основании ТУ (минимум IP54)

Способы управления двигателями

Сети передачи данных

RS-232/RS-485/ USB /GPRS/ Ethernet

SIEMENS, Schneider Electric, DELTA, OMRON, Allen Bradley, Овен

SCADA SIEMENS WINCC, MASTER SCADA, Intouch Wonderware, RSView32 Rockwell Automation

SIEMENS, Schneider Electric, DELTA, WEINTEK

Протоколы диспетчеризации ШУН

MODBUS RTU, MODBUS TCP/IP, OPC, PROFIBUS, PROFINET, сухие контакты

Комплектация шкафа ПЛК

Стандартная комплектация шкафа управления ПЛК включает в себя:

Стальной корпус с фронтальной панелью управления. Элементы панели подбираются в зависимости от специфики системы, например, индикаторы, кнопки «Пуск» и «Стоп», переключатели для управления оборудованием в ручном режиме.

Микропроцессорные устройства.
Датчик температуры для защиты от перегрева.
Устройства защиты и предохранители.
Узел контроля фаз. Содержит три датчика, контролирующие нагрузку на каждой фазе.
Автоматический блок регулирования для планового или аварийного отключения оборудования.

Дополнительно мы можем укомплектовать шкаф управления ПЛК преобразователями частоты, датчиками, микропроцессорным оборудованием, сетевыми устройствами для передачи данных по радиоканалам, локальным сетям, интернет, GPRS. При необходимости шкафы управления интегрируются со SCADA системами для организации дистанционного мониторинга и управления.

Силовая часть может комплектоваться ЧРП SIEMENS/Schneider Electric/ABB/DELTA.

В зависимости от технических требований в комплектацию могут входить:

входной (сетевой) дроссель;
входной фильтр ЭМС (EMC);
моторный дроссель;
моторный синусный фильтр;
выносная панель управления ЧРП.

Для крупных систем автоматизации с большим количеством сигналов мы предлагаем комплексное решение:

вводной распределительный шкаф;
силовой шкаф управления (MCC — motor control center) двигателем на базе ЧРП, УПП или схемы прямого пуска;
шкаф распределенной периферии (РСУ) на базе модульных станций ввода-вывода;
комплект приборов КИП;
АРМ оператора на базе SCADA-системы;
сенсорные панели на базе HMI.

Документация

На наши шкафы управления ПЛК имеется сертификат соответствия (ТР ТС 004/2011, ТР ТС 020/2011).

Перечень документации, которая предоставляется Заказчику:

схема электрическая принципиальная;
схема внешних подключений;
общие виды шкафов управления;
спецификация оборудования и материалов;
монтажный чертеж шкафов управления;
инструкция оператора.

При необходимости Заказчик получает следующую документацию:

комплект документов АТХ (автоматизация технологического оборудования);
инструкция программиста;
перечень сигналов и блокировок;
структурная схема автоматизации;
функциональная схема автоматизации.

Требования к установке, монтажу, эксплуатации

Выбирать модели шкафа управления следует с учетом условий эксплуатации. Перед выполнением работ по подключению оборудования необходимо изучить принципиальные электрические схемы и инструкции производителя.

Корректная работа и гарантированный срок эксплуатации шкафов управления ПЛК обеспечиваются при соблюдении следующих условий:
